7407 (74LS07)

Описание

Микросхема 7407 (74LS07) содержит шесть отдельных буферных формирователей с открытым коллектором на выходе и максимальным выходным напряжением +30 В.

Работа схемы

Все буферные формирователи микросхемы 7407 (74LS07) можно использовать независимо друг от друга.

При подаче напряжения низкого уровня на вход каждого из них на выходе устанавливается такое же напряжение. При подаче на вход напряжения высокого уровня выход становится высокоомным. Максимальный ток потребления микросхемы 7407 (74LS07) при низком уровне напряжения на выходе составляет 40 мА.

Для работы схем с открытым коллектором необходимо подключить внешнее сопротивление между используемым выходом и цепью питания (максимум +30 В). Напряжение питания микросхемы при этом должно составлять +5 В.

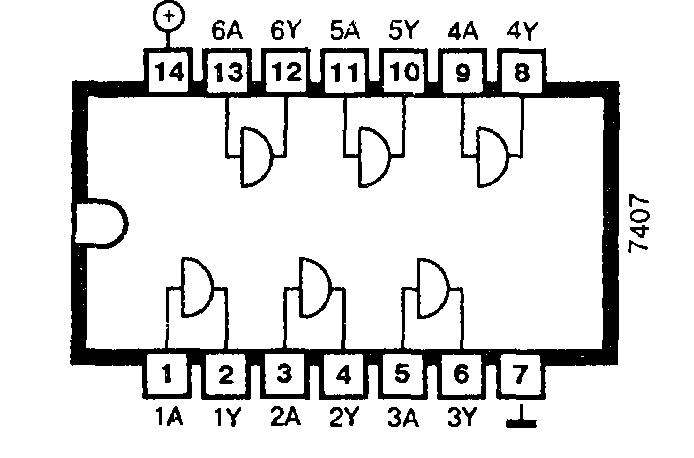

Расположение выводов микросхемы 7407 (74LS07) такое же, как и в схеме 7406, где входной сигнал инвертируется.

Применение

Формирование импульсов, генерирование импульсов, управление модулями с по- вышенным рабочим напряжением.

Производится следующая номенклатура микросхем: 7407, 74LS07.

Технические данные

Средний ток потребления для каждого элемента, мА	31	6
Тип микросхемы	7407	74LS07
Максимальное выходное напряжение, В	30	30
Время задержки прохождения сигнала, нс	12,5	12,5
Максимальный ток потребления для каждого элемента (низкий уровень напряжения), мА	40	40
