7406 (74LS06)
Описание

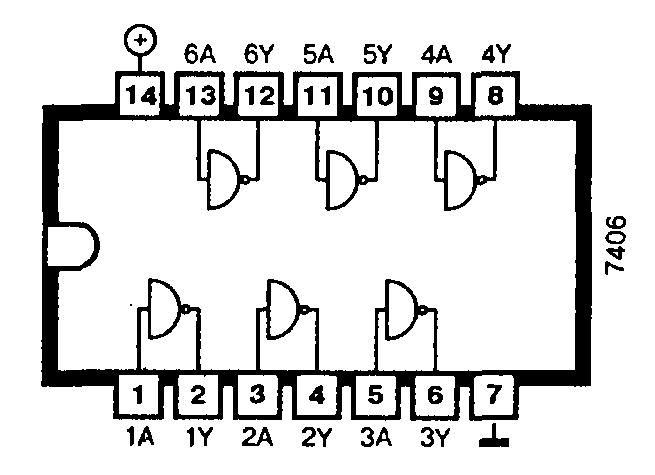

Микросхема 7406 (74LS06) содержит шесть отдельных инвертирующих буферных формирователей с открытым коллектором на выходе, максимальное выходное напряжение +30 В.
Работа схемы
Все буферные формирователи микросхемы 7406 (74LS06) можно использовать независимо друг от друга.
При подаче напряжения низкого уровня на вход каждого из них на выходе устанавливается напряжение высокого уровня, и наоборот.
Для работы микросхемы 7406 (74LS06) необходимо подключить внешнее сопротивление между используемым выходом и цепью питания (максимум +30 В). Напряжение питания микросхемы при этом должно составлять +5 В.
Схема 7406 аналогична 7405, но в отличие от последней имеет максимальное выходное напряжение 30 В.
Применение
Логическая инверсия, формирование импульсов, генерирование импульсов, управление модулями с повышенным рабочим напряжением.
Производится следующая номенклатура микросхем: 7406, 74LS06.
| Средний ток потребления для каждого элемента, мА | 32 | 6 |
| Тип микросхемы | 7406 | 74LS06 |
|---|---|---|
| Максимальное выходное напряжение, В | 30 | 30 |
| Время задержки прохождения сигнала, нс | 12,5 | 12,5 |
| Максимальный ток потребления для каждого элемента (низкий уровень напряжения), мА | 40 | 40 |
