7405
Описание

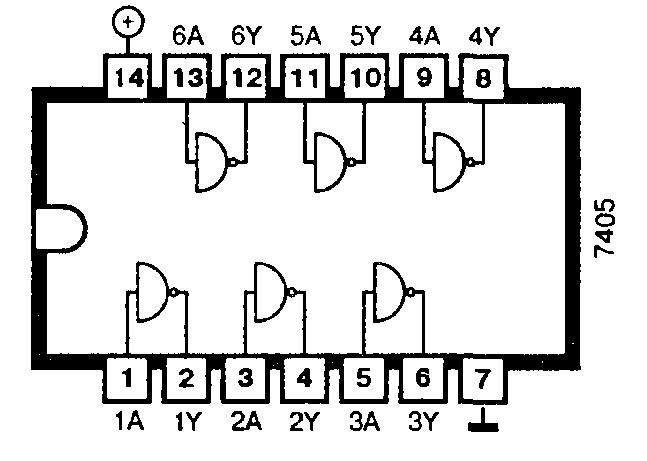

Микросхема 7405 содержит шесть отдельных инверторов с открытым коллектором на выходе.
Работа схемы
Все шесть инверторов микросхемы 7405 можно использовать независимо друг от друга.
При подаче напряжения низкого уровня на вход каждого из них на выходе микросхемы 7405 устанавливается напряжение высокого уровня, и наоборот.
Для работы микросхемы 7405 необходимо подключить внешнее сопротивление между используемым выходом и цепью питания +5 В.
Применение
Логическая инверсия, формирование импульсов, генерирование импульсов.
Производится следующая номенклатура микросхем: 7405, 74ALS05, 74AS05, 74H05, 74L05, 74LS05, 74S05.
| Тип микросхемы | 7405 | 74ALS05 | 74AS05 | 74LS05 | 74S05 |
|---|---|---|---|---|---|
| Максимальное выходное напряжение, В | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| Время задержки прохождения сигнала, нс | 22 | 23 | 20 | 16 | 5 |
| Ток потребления, мА | 12 | 2 | 8 | 2,5 | 21 |
