7404
Описание

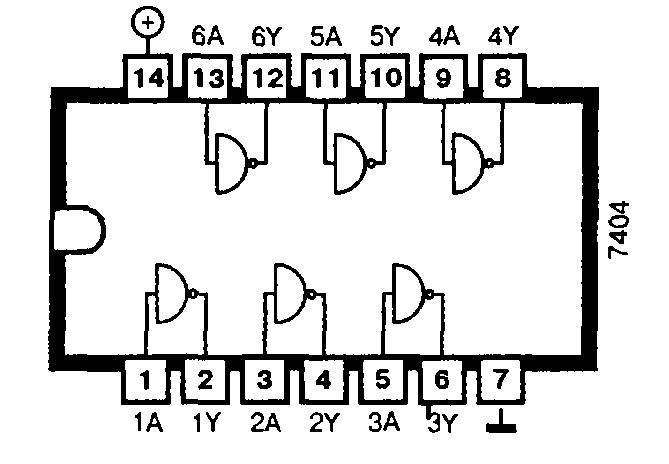

Микросхема 7404 содержит шесть отдельных инверторов.
Работа схемы
Все шесть инверторов микросхемы 7404 можно использовать независимо друг от друга.
При подаче напряжения низкого уровня на вход каждого из них на выходе микросхемы 7404 устанавливается напряжение высокого уровня, и наоборот.
Микросхема 7404 содержит шесть инверторов на триггерах Шмитта и имеет такое же расположение выводов, что и данная схема.
Применение
Логическая инверсия, формирование импульсов, генерирование импульсов.
Производится следующая номенклатура микросхем: 7404, 74ALS04, 74AS04, 74F04, 74H04, 74L0, 74LS04, 74S04.
| Тип микросхемы | 7404 | 74ALS04 | 74AS04 | 74F04 | 74LS04 | 74S04 |
|---|---|---|---|---|---|---|
| Время задержки прохождения сигнала, нс | 10 | 6 | 2,75 | 3,5 | 9,5 | 3 |
| Ток потребления, мА | 12 | 2 | 8 | 6,9 | 3 | 23 |
